iQ VIEW Y-Line
Voor zijmontage met een oversteek
Met iQ VIEW Y-line wordt maximale flexibiliteit geboden voor detaillering waarin zijmontage is gewenst. De voetplaat biedt de mogelijkheid variabel de hoogte van het profiel boven de constructieve vloer te bepalen. Ideaal in situaties waarin sprake is van een detail met een dekvloer, isolatielaag of andere vorm van afwerking bovenop de constructie. Ook Y-line is uiteraard geschikt voor montage op alle ondergronden.
Voor de afwerking van de montagegaten is een afdekkap beschikbaar. Het profiel, de afdekkap en eventuele handregel kunnen geleverd worden in (geanodiseerd) aluminium of een RAL-kleur naar keuze. De onderdelen van iQ VIEW zijn volledig herbruikbaar.
iQ VIEW Y-Line |
|
| Omschrijving | Volglazen balustrade, zijmontage met oversteek. |
| Wanddikte | 70 mm. |
| Glasdikte | 8.8, 10.10 of 12.12 mm. |
| Modulering glas | Projectspecifiek. |
| Modulekoppeling | 8 mm tussenruimte. |
| Profiel (hxb) | Aluminium 260 x 70 mm. |
| Hart op hart afstand verankering | 250 mm. |
| Montage | Zijkant van vloer. |
| Maxiamale oversteek boven vloer | 80 mm. |

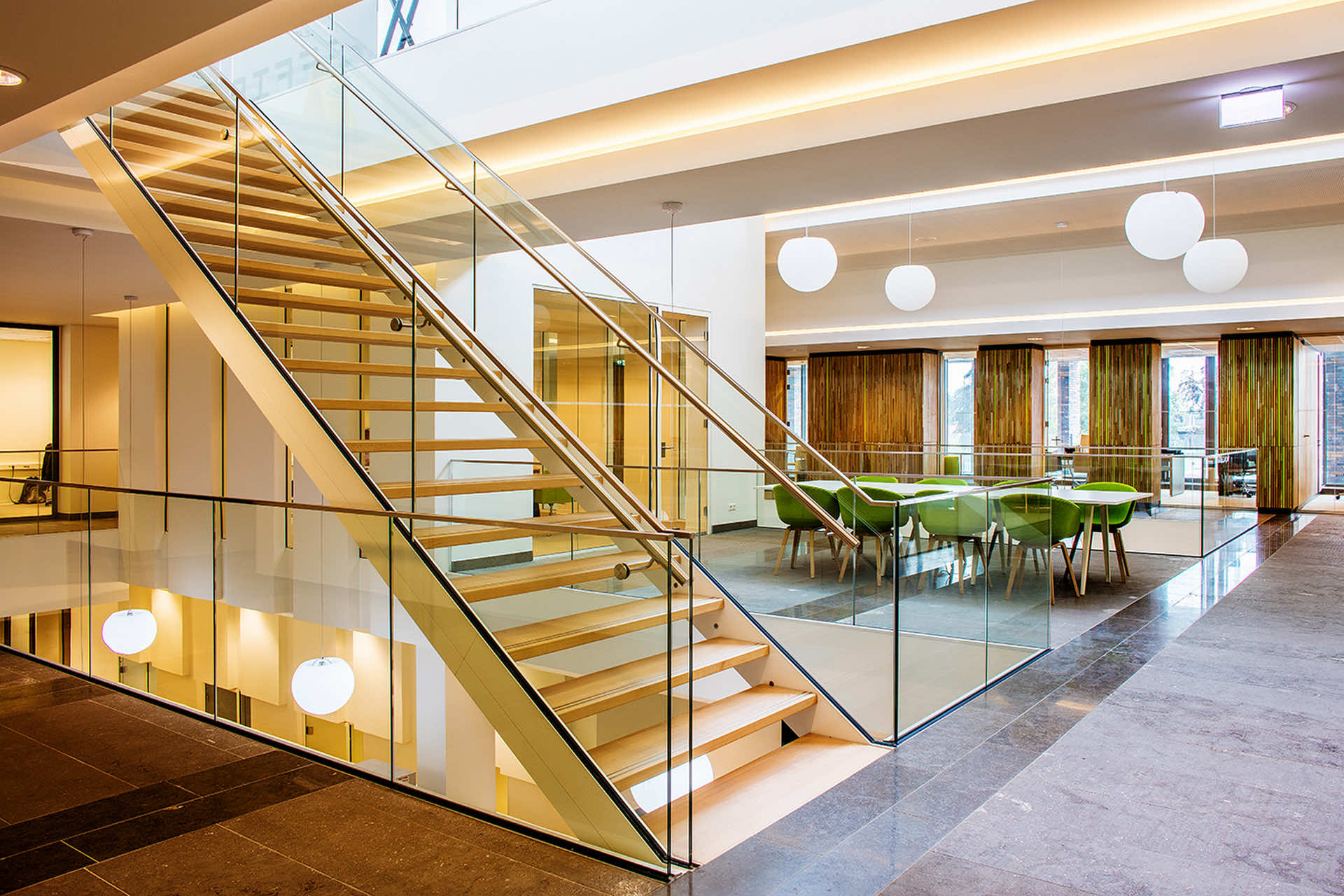

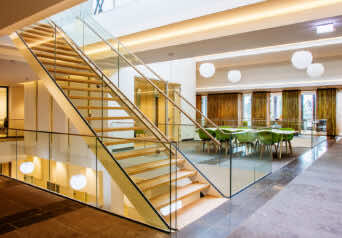

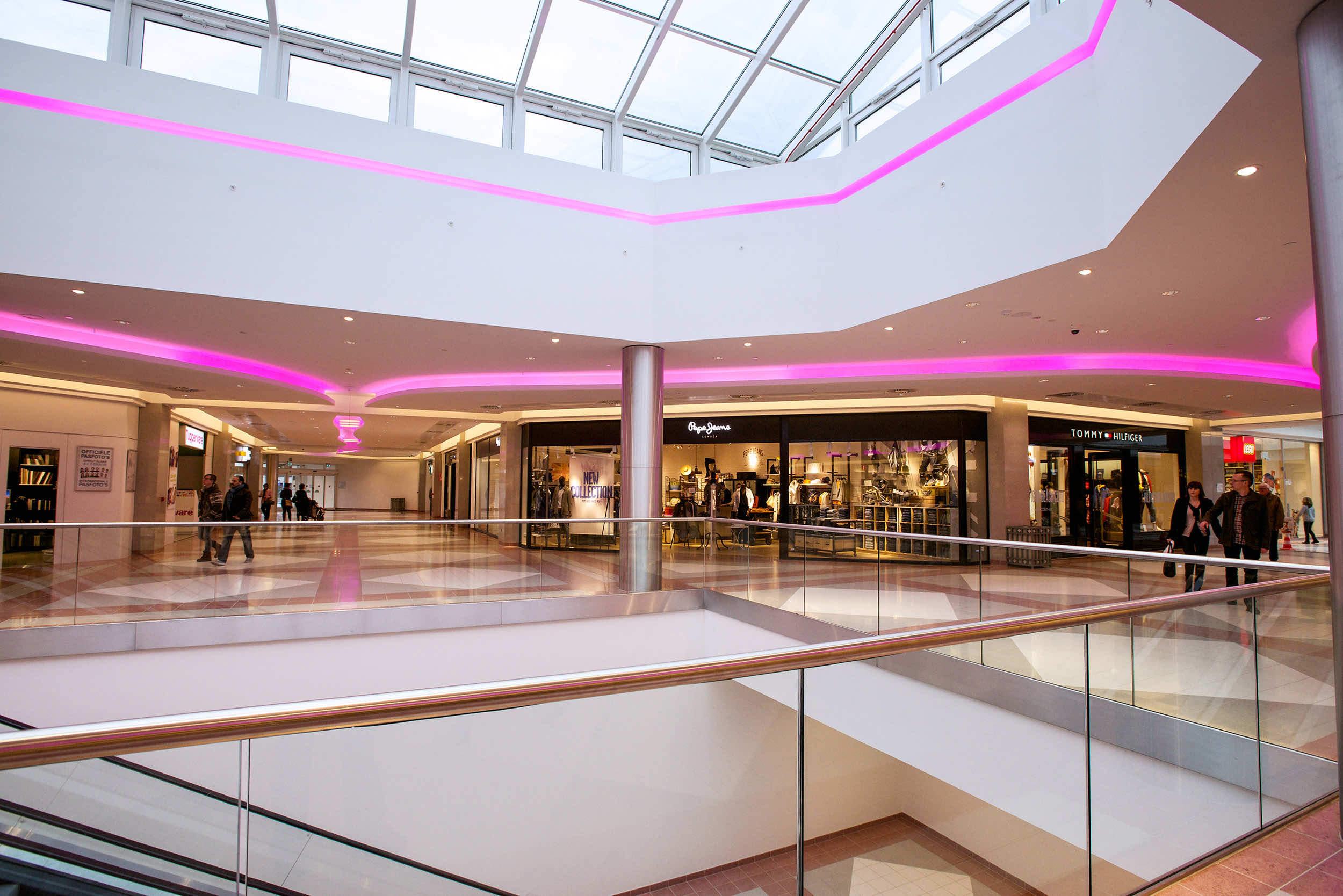

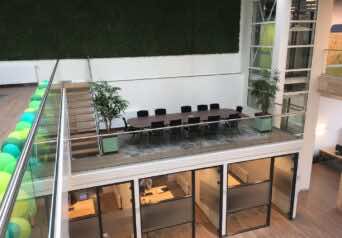

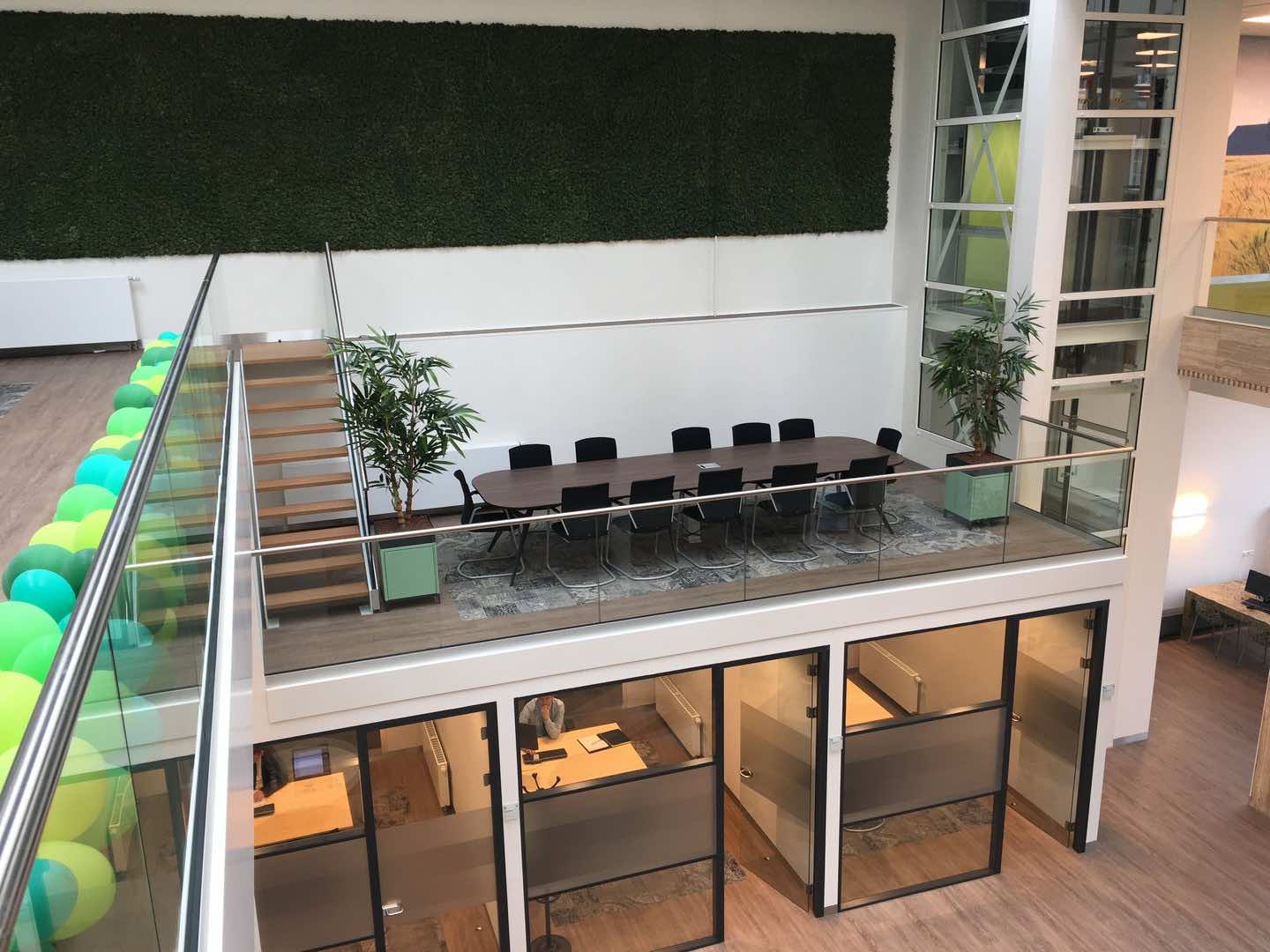

| Referentie foto's | |
| Vraag detailinformatie | |
